氢的存在状态和氢脆

氢脆（Hydrogen Embrittlement）是金属材料在含有氢的环境中强度和延性显著下降的现象。这种现象在高强度钢、镍基合金等材料中尤为突出，可能导致突发性断裂，是制约氢能利用和结构材料安全性的重要问题。

氢进入金属后并非均匀分布，而是被不同的微观缺陷“捕获"（陷阱）。根据捕获强度，氢可分为：

- 扩散性氢（弱陷阱氢）：结合能较低（20–46 kJ/mol），在室温下容易扩散和逸出。

- 非扩散性氢（强陷阱氢）：结合能较高（64–93 kJ/mol），在室温下几乎不逸出。

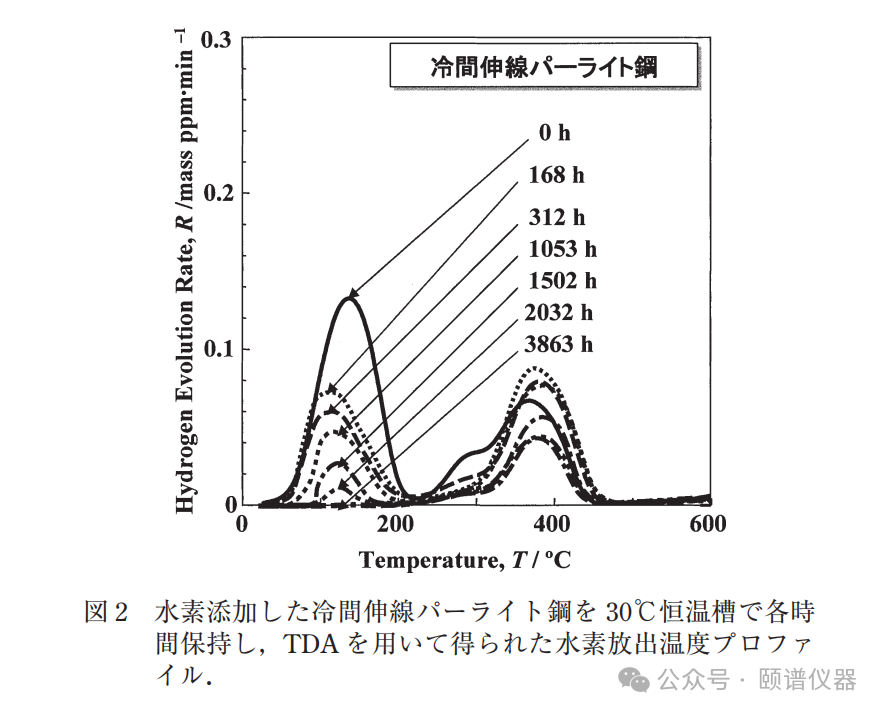

研究通过热脱附分析（TDA/TDS）测量氢的释放温度曲线，发现高强度钢中存在两个典型释放峰（如图1、图2所示）：

- 第1峰（室温至200℃）：扩散性氢，主要与位错、空位、晶界等缺陷相关。

- 第2峰（200–450℃）：非扩散性氢，主要与高密度位错结构或受应变界面相关。

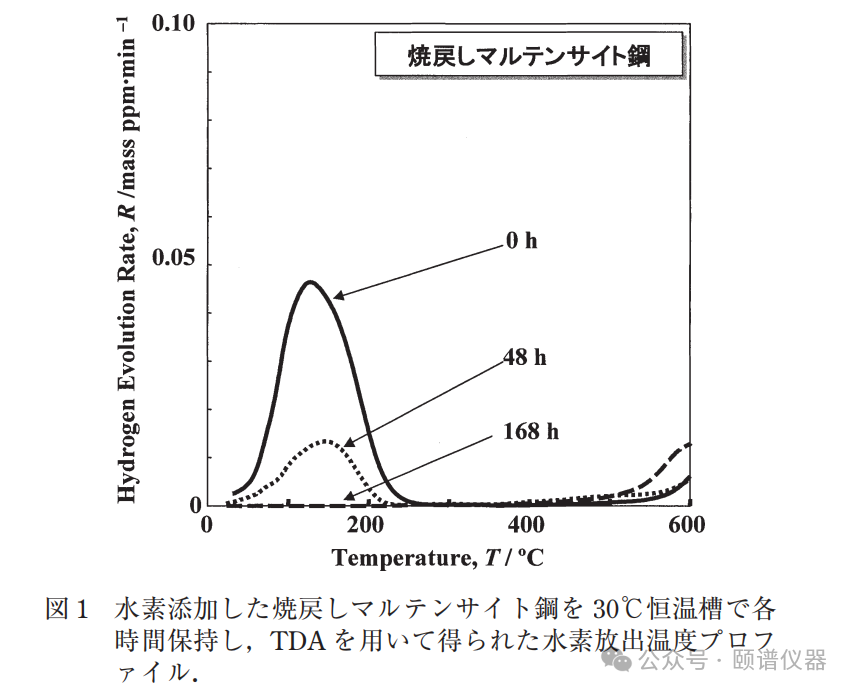

图1：对回火马氏体钢充氢后，0h、30℃恒温放置48h后、30℃恒温放置168h后，分别通过TDA获得的氢释放温度曲线。经过48h、168h放置后，部分氢会逐渐扩散逸出。

关键发现：只有扩散性氢（第1峰氢）直接导致延性显著下降，即使含量仅0.8 ppm也会引起明显脆性；而非扩散性氢即使含量高达2.9 ppm也不引起延性损失。这表明并非所有进入材料的氢都会造成危害，氢的存在状态决定其危害程度。

【2】 氢的精确陷阱位置：低温TDS揭示位错与空位

传统TDS从室温开始升温，弱陷阱氢已开始逸出，难以分离不同缺陷的贡献。从零下200℃开始升温的低温TDS，成功分离出：

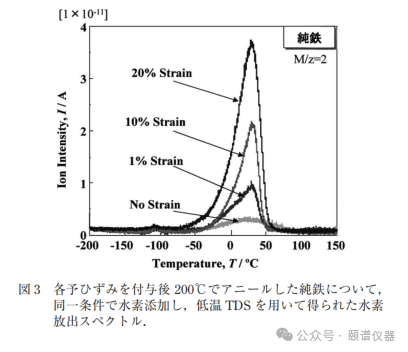

- 约25℃峰：对应位错捕获的氢（图3）。

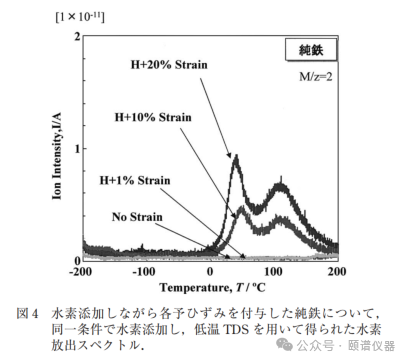

- 约110℃峰：仅在含氢变形时出现，对应氢促进形成的空位（图4）。
